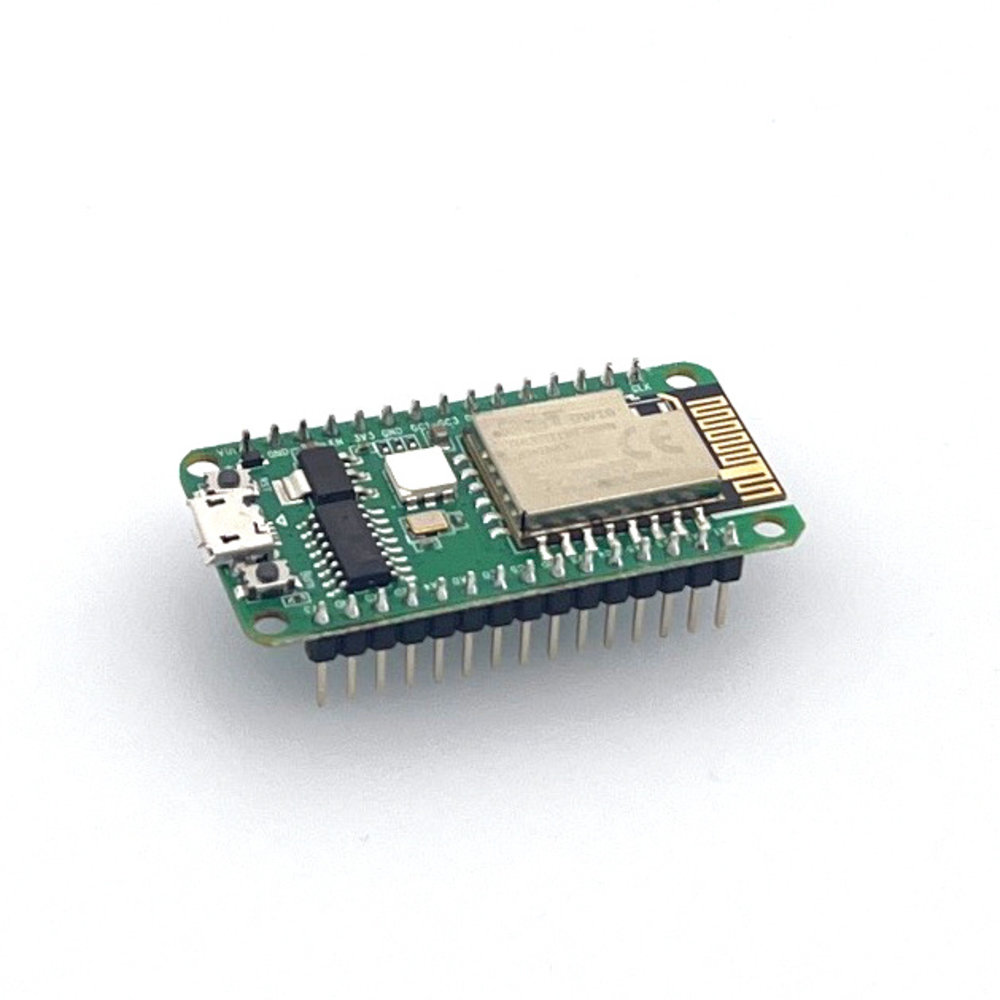

BW16 (RTL8720DN) Wifi 2.4GHZ 5.8GHz NodeMCU

BW16 (RTL8720DN) Wifi 2.4GHZ 5.8GHz NodeMCU

De BW16 is een vergelijkbaar met de ESP32. Maar de BW16 heeft zowel 2.4G als 5.8G wifi, terwijl de ESP32 alleen 2.4G wifi heeft. Ook heeft de BW16 (net als de ESP32) een ingebouwde bluetooth(5.0) module. De BW16 is dus een compact en krachtig board, wat voor veel doeleinden gebruikt kan worden.

Seriële poort

Om de seriële poort die zich op het board bevindt open te zetten (zodat deze te gebruiken is om bijvoorbeeld sketches te uploaden), moet u de TXD pin met de GA4 pin verbinden, en de RXD pin met de GE1 pin verbinden.

Upload modus

U kunt de BW16 in upload modus zetten, door eerst de Burn knop in te houden, vervolgens op de RST knop te drukken, en als laatste de Burn knop weer los te laten. Dit moet elke keer dat u een sketch wilt uploaden (of firmware wilt verwijderen) gedaan worden.

Firmware verwijderen

Om de standaard B&T firmware van het board te verwijderen, moet u bovenin de Arduino IDE op "Tools" klikken, en vervolgens "Erase Flash" (Let op: als u dit niet kan vinden, heeft u waarschijnlijk het board nog niet (goed) geïnstalleerd, deze kunt u onderaan deze pagina vinden) op "Enabled" zetten. U kunt dan een willekeurige sketch uploaden (vergeet niet om uw BW16 in de upload modus te zetten), de Arduino IDE zal dan i.p.v. de sketch te uploaden de B&T firmware verwijderen. Vergeet niet om "Erase Flash" weer op "Disabled" te zetten zodra dit gedaan is.

Sketch uploaden

Om een sketch te uploaden naar de BW16, moet u eerst het Board "BW16 (RTL8720DN)" selecteren in de Arduino IDE. Als het de eerste keer is dat u een sketch upload, zult u eerst de standaard firmware moeten verwijderen (dit wordt hierboven uitgelegd, en hoeft alleen de eerste keer). Zet dan uw BW16 in upload modus, en upload de sketch met de "Upload" knop in de Arduino IDE.

(De link voor de Board Manager is te vinden door op de Library knop te klikken)
