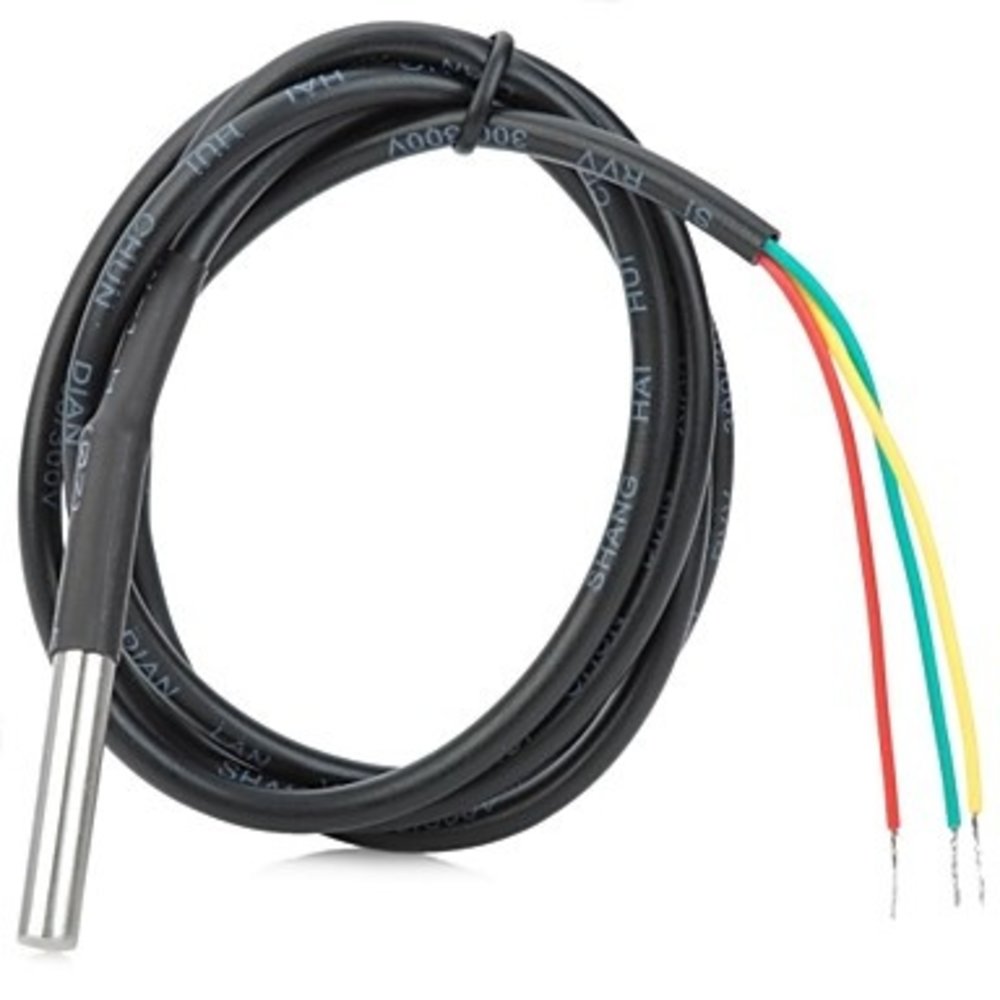

DS18B20 met roestvrijstalen kop en kabel 3 meter

DS18B20 met roestvrijstalen kop en kabel 3 meter

Omschrijving:

DS18B20 is een van de meest populaire temperatuursensoren. Deze sensor wordt gebruikt in verschillende thermostaten. Het kan ook worden gebruikt in thermometers, aquaria, kassen, industriële systemen, huishoudelijke projecten en meer.

De DS18B20 temperatuursensor is gemaakt in een waterdichte, metalen behuizing die de sensor beschermt tegen hoge luchtvochtigheid, stof of mechanische schade . Je kunt op de site ook een DS18B20-chip zonder hoesje kopen... De temperatuursensor heeft een draad van 1 m. De eigenschappen van deze sensor zijn: een noodsignaalfunctie en een uniek serienummer, waarmee u een groot aantal sensoren op één communicatielijn kunt aansluiten. Met de sensor kun je ook de resolutie instellen van 9 tot 12 bits. Het temperatuurmeetbereik is van -55 tot +125 ° C. Temperatuurmeetfout in het bereik van -10 tot +85 ° C is niet meer dan 0,5 ° C.

De sensor heeft een geheugen dat bestaat uit SRAM en EEPROM. SRAM is willekeurig toegankelijk geheugen en EEPROM is vluchtig geheugen waarin de T _H- en T _L-registers worden opgeslagen . Met behulp van deze registers kunt u de drempelwaarden voor de omgevingstemperatuur vastleggen.

DS18B20heeft 3 conclusies. Pin-opdrachten:

De omgevingstemperatuurgegevens worden verzonden met behulp van het 1-Wire-protocol. De DS18B20 is altijd een slaaf op de databus . De gegevensoverdracht begint met initialisatie, gevolgd door een aanwezigheidspuls. Deze impuls informeert de master over de aanwezigheid van de sensor en zijn gereedheid voor gebruik.

Om met de DS18B20- sensor in de Arduino IDE te kunnen werken, heb je de OneWire- bibliotheek nodig .

De DS18B20 temperatuursensor kan werken in "parasite power" -modus. Bij gebruik van deze modus is het niet nodig om een ​​externe voedingsbron te gebruiken. Om het te activeren, moet u de VDD- stroomuitgang verbinden met "aarde" ( GND). Het voedingsspanningsbereik van de sensor is 3 tot 5,5 V.

Sensor specificaties:
