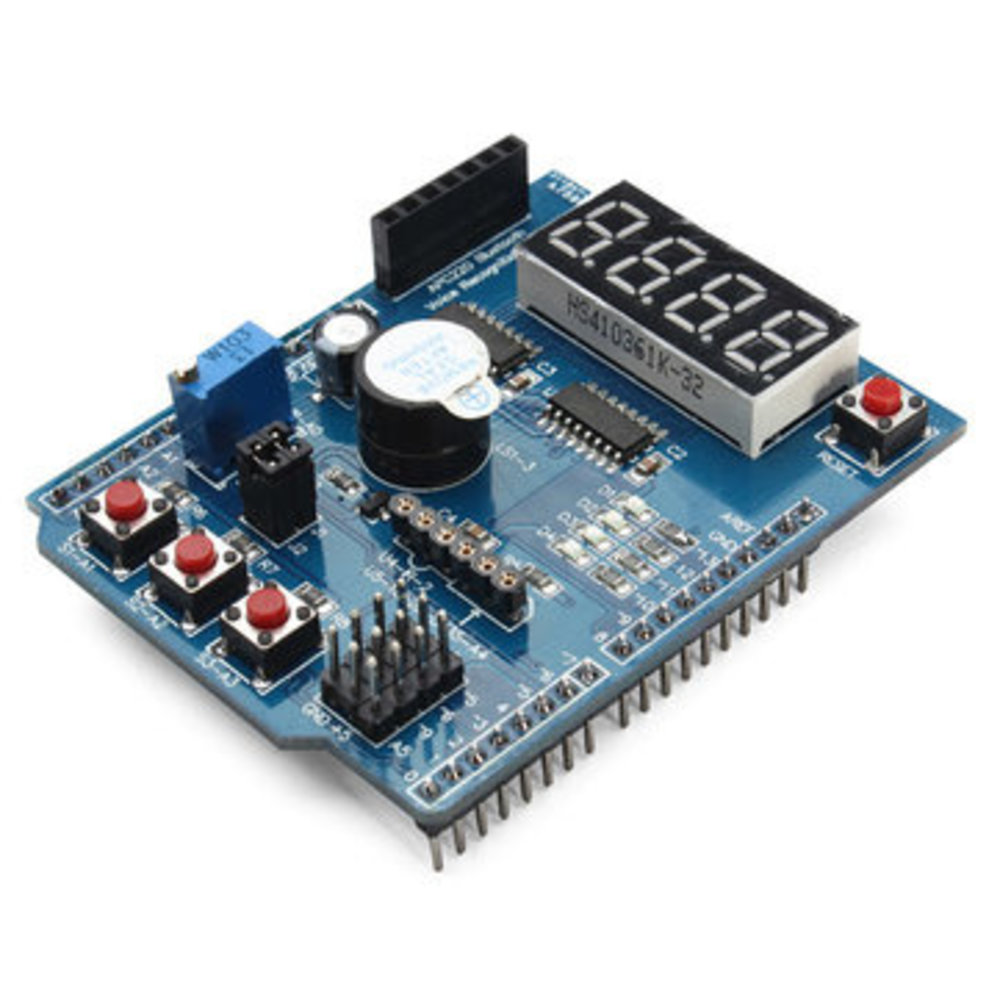

Multifunctioneel shield

Multifunctioneel shield

Let op bij het plaatsen van het shield dat de pinnen van het display de usb poort niet raken.
Simpele oplossing even een stukje tape op de usb poort plakken.

Via deze link kunt u de datasheet en div. sketches downloaden

Specificaties:
4 rode LEDs op pin 10, 11, 12, 13
3 buttons + reset button op pin A1, A2, A3
Potentiometer (10 kOhm) op pin A0
4 digit 7-segments LED display aangestuurd door 74HC595
Latch 4, Clock 7, Data 8
Buzzer (loud speaker/beeper)3 (digital On/Off)
Socket voor infrarood receiver (afstandbediening)
2Socket for temperature sensor LM35 or DS18B20A4
Header voor APC220 shield
GND 4 pins, +5v 4 pins
Vrije aansluitingen (pwm)5, 6, 9, A5
0-rx 1-tx
