    Spannings sensor

    Spannings sensor
    Productomschrijving

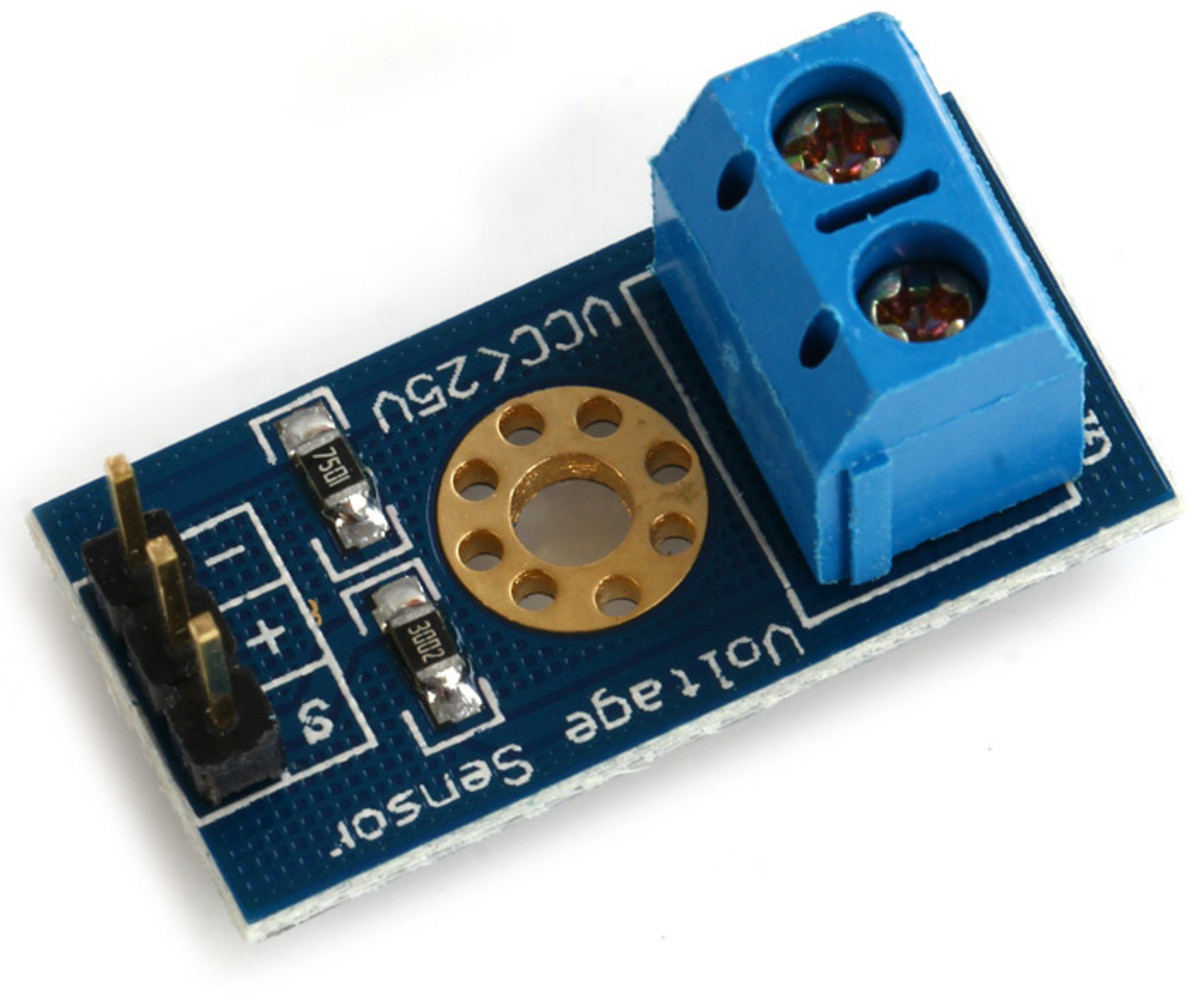

    Spannings sensor

    Beschrijving :

    Deze module reduceerd de spanning 5 maal lager als de ingangsspanning.

    De maximale ingangsspanning van de meeste Arduinos is 5 volt, dus kun je 5 V x 5 = 25 V
    The max Arduino analoge input voltage is 5 V, so the input voltage of this module should be not more than 5 V x 5 = 25 V ( voor 3.3 V systemen is dat dan 3.3 V x 5 = 16.5 V ).

    Omdat de Arduino een 10 bits AVR chip heeft is de gesimuleerde resolutie 0.00489 V (5 V / 1023),
    dus het ingangs voltage zou meer moeten zijn als 0.00489 V x 5 = 0.02445 V.


    Specificaties :

    1、Max ingangsspanning : DC 0-25 V

    2、Range meetingang : DC 0.02445 V-25 V

    3、Spannings resolutie : 0.00489 V


    Aansluit voorbeeld :





    Mogelijkheden:



    Test Code :

    int analogInput = A1;
    float vout = 0.0;
    float vin = 0.0;
    float R1 = 30000.0; //
    float R2 = 7500.0; //
    int value = 0;
    void setup(){
       pinMode(analogInput, INPUT);
       Serial.begin(9600);
       Serial.print("DC VOLTMETER");
    }
    void loop(){
       // read the value at analog input
       value = analogRead(analogInput);
       vout = (value * 5.0) / 1024.0; // see text
       vin = vout / (R2/(R1+R2));

    Serial.print("INPUT V= ");
    Serial.println(vin,2);
    delay(500);
    }

    Productspecificaties

    Artikelnummer
    F11
